آلة قطع الأنابيب بليزر الألياف
مبدأ العمل لآلة قطع الأنابيب بالليزر مشابه لمبدأ آلة قطع الألواح بالليزر، والتي تستخدم شعاع عالي الكثافة للمعالجة الحرارية المحلية للمادة لتحقيق غرض القطع والتثقيب. آلة قطع أنبوب الليزر الاحترافية، يمكن أن تحل محل الحفر الميكانيكي، أو الطحن، أو النشر، أو الختم أو تنظيف فم الصوف وعمليات المعالجة الأخرى، ويمكن للمعدات إكمال تقطيع الأنابيب المعدنية، واللكم، والقطع المتري وغيرها من العمليات، وتستخدم على نطاق واسع في معالجة الصفائح المعدنية، أدوات المطبخ والمصابيح والسيارات والأجهزة ومعدات اللياقة البدنية وغيرها من الصناعات
تطبيق الآلة
الصناعة المطبقةآلة
صناعة السيارات
تستخدم آلات قطع الأنابيب بالليزر على نطاق واسع في صناعة السيارات لقطع الأنابيب بمختلف الأشكال والأحجام. يتم استخدام الآلات لقطع أنابيب العادم، وأنابيب تكييف الهواء، وخطوط الفرامل، والمزيد. لقد مكنت دقة وسرعة آلات قطع الأنابيب بالليزر صناعة السيارات من إنتاج الأنابيب لمنتجاتها بسرعة وكفاءة.
صناعة الطيران
في صناعة الطيران، تعد الدقة والدقة من العوامل الحاسمة. تستخدم آلات قطع الأنابيب بالليزر على نطاق واسع لقطع الأنابيب لمحركات الطائرات والأنظمة الهيدروليكية وأنظمة الوقود. يمكن للآلات قطع تصميمات الأنابيب المعقدة للغاية بدقة وسرعة، مما يجعلها من الأصول القيمة في صناعة الطيران.
صناعة التصنيع
في الصناعة التحويلية العامة، يتم استخدام آلات قطع الأنابيب بالليزر لقطع الأنابيب في مجموعة واسعة من التطبيقات. يتم استخدام الآلات لقطع الأنابيب للأثاث، معدات البناء، وأكثر من ذلك. تساعد سرعة ودقة الماكينات الشركات المصنعة على إنتاج الأنابيب بسرعة وكفاءة، مما يقلل من وقت الإنتاج وتكاليفه.
صناعة النفط والغاز
صناعة النفط والغاز هي صناعة تعتمد على نقل منتجات النفط والغاز عبر خطوط الأنابيب. تستخدم آلات قطع الأنابيب بالليزر على نطاق واسع لقطع الأنابيب في هذه الصناعة. يمكن للآلات قطع الأنابيب من مواد مختلفة، بما في ذلك الفولاذ والألومنيوم والفولاذ المقاوم للصدأ، بدقة وسرعة.
الصناعة الطبية
تستخدم الصناعة الطبية أيضًا آلات قطع الأنابيب بالليزر لتصنيع الأدوات الجراحية والأجهزة الطبية. يمكن للآلات قطع الأنابيب ذات الأحجام الصغيرة بدقة، مما يجعل من الممكن إنتاج تصميمات معقدة على الأنابيب.
المواد المطبقة منآلة
يتعامل بخبرة مع مجموعة متنوعة من المواد بما في ذلك المعدن والفولاذ الكربوني والفولاذ المقاوم للصدأ والحديد والألومنيوم والنحاس والنحاس والفولاذ الطري والأنابيب الفولاذية المجلفنة، مما يوفر تنوعًا لا مثيل له.
معلومات أساسية.
ميزة
● القطع الدقيق. دقة القطع عالية، الحجم دقيق، مستوى القطع سلس، فقدان الأنبوب صغير، ويتم حفظ المادة
● حجم قابل للتعديل. للتكيف مع متطلبات القطع المختلفة؛ يمكن أن يكون طول عملية آلة القطع بالليزر للأنبوب المعدني 6000 مم * φ10 ~ 220 مم (الأنبوب المربع: 10 * 10-150 * 150 مم) طول الأنبوب القياسي هو 6 م، و9 م، 12 م، يمكن تخصيص الطول، قطر الأنبوب 160 مم، 230 مم، 300 مم، 350 مم، 500 مم. والتي يمكن أن تلبي أحجام الأنابيب المختلفة.
● تعدد الاستخدامات - يمكن استخدام آلة قطع الأنابيب بالليزر لقطع مجموعة واسعة من المواد، بما في ذلك المعادن مثل الفولاذ والألومنيوم والنحاس والنحاس الأصفر وما إلى ذلك. يسمح هذا التنوع للمصنعين بإنتاج مجموعة من المنتجات باستخدام تقنية واحدة.
● مزيد من الأمان – إن عملية قطع الأنابيب بالليزر هي عملية لا تتطلب تلامسًا، مما يعني عدم وجود ضغط مادي أو تفاعل بين أداة القطع والمادة التي يتم قطعها. وهذا يلغي خطر تلف المادة أو إصابة المشغل. بالإضافة إلى ذلك، غالبًا ما تحتوي قواطع أنابيب الليزر على مناطق قطع مغلقة، مما يعزز السلامة بشكل أكبر.
● توفير التكاليف: تعتبر أدوات قطع الأنابيب بالليزر استثمارًا في تحسين عمليات التصنيع. يمكنها التخلص من القطع اليدوي الذي يتطلب عمالة كثيفة، وتقليل هدر المواد، وتحسين الإنتاجية، مما يؤدي في النهاية إلى توفير التكاليف على المدى الطويل.
مقدمة المكون
مصدر الليزر
بالمقارنة مع أجهزة الليزر التقليدية، تتمتع أجهزة ليزر الألياف بكفاءة تحويل كهروضوئية أعلى، واستهلاك أقل للطاقة وجودة شعاع أعلى. ألياف الليزر مدمجة وجاهزة للاستخدام. نظرًا لوضع إخراج الليزر المرن، يمكن دمجه بسهولة مع معدات النظام
رأس الليزر
تصميم ممتاز: يعمل التكوين البصري الأمثل وتصميم تدفق الهواء السلس والفعال على تحسين جودة القطع وكفاءته بشكل كبير؛
عدسة حماية متعددة: عدسة الموازاة تزيد من الحماية، وتحمي بشكل فعال عدسة الموازاة؛
حامل مرآة من نوع الدرج: استبدال سريع وبسيط للعدسات الواقية؛
قدرة عالية على التكيف: مع QBH وQD وواجهات الألياف الأخرى، يمكن تكييفها مع مجموعة متنوعة من أجهزة الليزر السائدة.
دليل السكك الحديدية
تايوان استيراد دليل السكك الحديدية Hiwin
دقة تحديد المواقع العالية، يمكن أن يحافظ التآكل الأقل على الدقة لفترة طويلة
يمكنها تحمل الحمل في الاتجاهين الأيسر والأيمن في نفس الوقت، سهلة التجميع وقابلية التبديل، هيكل تشحيم بسيط.
المحرك والسائق
1. قم بالترقية إلى الدقة باستخدام محرك سيرفو Japan Yaskawa. باستخدام طريقة التحكم ذات الحلقة المغلقة، فإنه يضمن تحديد المواقع بدقة وتسريع الاستجابة الديناميكية الأمثل، مما يضمن آلية تحديد المواقع الأوتوماتيكية السلسة والموثوقة والخالية من الصيانة.
2. محرك عالي الطاقة على المحاور X، Y، Z، مما يحقق تسارعًا مذهلاً يصل إلى 1.5G.
نظام كونترول
نظام التحكم Cypcut FSCUT 3000S
1) دعم القطع عالي الدقة وعالي الكفاءة للأنابيب المربعة والأنابيب الدائرية والأنابيب الممتدة على شكل مدرج وبيضاوي الشكل.
2) دعم الصلب L، قناة الصلب، I-الصلب وغيرها من البحث الصلب الخاص، وتحسين دقة القطع للفولاذ الخاص
3) يمكن أن يؤدي التمركز على جانب واحد إلى حل مشكلة دقة موضع الثقب بشكل فعال وتحسين دقة المسافة إلى حافة موضع الثقب
4) دعم مجموعة متنوعة من قطع الفولاذ ذات الأشكال الخاصة. مثل I-steel، وفولاذ القناة، وفولاذ الزاوية، والأنابيب البيضاوية، وأنابيب الخصر، وأنابيب المضلع، وما إلى ذلك، ويمكن أيضًا تحديد موقع هذه الأنابيب ذات الشكل الخاص تلقائيًا
تشاك هوائي
1. ظرف هوائي مزدوج أوتوماتيكي، مستقر وفعال. مشبك واحد مفتوح، توسيط تلقائي، السرعة 3 أضعاف سرعة الظرف الكهربائي
2. يتم تجهيز كل من الطبطبات الأمامية والخلفية، وعزم الدوران الناتج لناقل الحركة المستقيم 2M لديه نطاق تذبذب صغير ودقة عالية.
3. تم تصميم قابض ظرف الهواء الأمامي بفتحات مربعة، مما يحسن بشكل كبير مواصفات القابض للأنبوب المربع وله نطاق تطبيق أوسع.
الانتقال
الرف الحلزوني YYC: الخطأ الدقيق المتراكم لمستوى الطحن هو 0.022mm/300mm
يتميز الحامل الحلزوني بمزايا سطح التلامس الكبير والضوضاء الصغيرة والفجوة الصغيرة وقدرة التحمل القوية مقارنةً بالحامل المستقيم
قطع غيار شنايدر اليكتريك
إن الالتزام بعملية التصنيع الصارمة المتسقة وضمان الجودة، يكون له حدود تيار جيدة، ويقلل بشكل كبير من تأثير الفشل على النظام والمعدات، ويزيد من السلامة والحياة الكهربائية.
مبرد الماء
أنظمة تبريد احترافية، تقوم وحدة التبريد بضبط درجة حرارة الماء الزائدة عن درجة الحرارة المقررة تلقائيا عند التبريد، وتتوقف وحدة التبريد تلقائيا عندما تكون درجة حرارة الماء أقل من درجة حرارة التبريد المحددة.

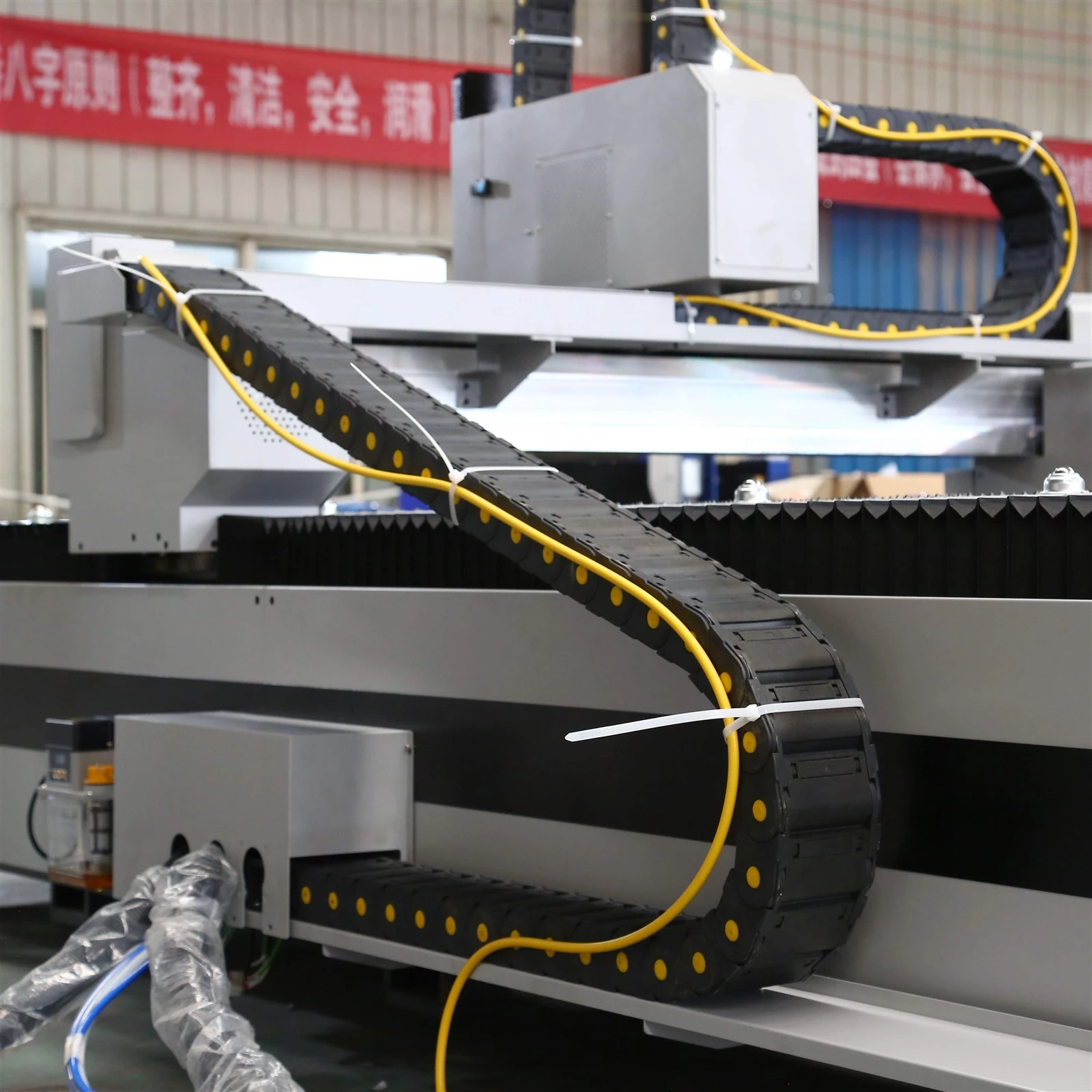

كابل
وينظم التصميم الجديد خطوط الإشارة وكابلات الطاقة وأنابيب الهواء حسب المواصفات، مما يعزز استقامة الكابل ويمنع الالتواءات والسحب أثناء المعالجة. يؤدي هذا أيضًا إلى تحسين الحماية ضد تداخل الإشارة.
نظام التزييت
يقوم نظام تعبئة الزيت الأوتوماتيكي بتزويد زيت التشحيم تلقائيًا لضمان وصول المعدات إلى الحالة المثالية في ظل الظروف العادية، وبالتالي إطالة عمر خدمة المعدات. بالإضافة إلى ذلك، يمكن للنظام أيضًا صيانة المعدات في الوقت المناسب للحفاظ على المعدات في حالة تشغيل جيدة، مما يزيد من عمر المعدات.
معلمة القطع
عينة القطع
الضمان والخدمة
1) وقت التسليم: 20 يوم عمل.
2) استمتع بضمان شامل لمدة 2-سنة للجهاز بأكمله، مع توفير الصيانة مدى الحياة دون أي تكلفة إضافية.
3) استفد من التدريب العملي المجاني في مصنعنا، مما يضمن لك التمكن الكامل من تشغيل الماكينة.
4) الوصول إلى دعم العملاء على مدار 24 ساعة طوال أيام الأسبوع عبر Whatsapp أو Skype أو البريد الإلكتروني أو الهاتف، مما يضمن أن المساعدة دائمًا على بعد مكالمة هاتفية فقط.
5) يتوفر مهندسونا المهرة للتدريب في الخارج وخدمات ما بعد البيع الشاملة، ويقدمون مساعدة الخبراء أينما كنت.
6) احصل على دليل باللغة الإنجليزية سهل الاستخدام بالإضافة إلى فيديو تشغيل على قرص مضغوط، يرشدك في كل خطوة على الطريق.
7)إذا كانت لديك أي مشاكل مع الجهاز في غضون 7 أيام بعد استلامه، مثل التلف أو مشاكل الجودة، فسنقوم برد الأموال
المبلغ الكامل.
مقدمة الشركة
UNISTAR Machinery باعتبارها رائدة في مجال حلول الليزر الصناعية عالية التقنية، تقف UNISTAR Machinery في الطليعة، ملتزمة بتقديم حلول معدات ذكية بالليزر من الدرجة الأولى تمكن عملائنا العالميين عبر مختلف القطاعات من تعزيز كفاءتهم وقدرتهم التنافسية. بفضل تواجدها القوي لأكثر من 15000 من أنظمة القطع بالليزر في جميع أنحاء العالم وانتشارها العالمي المتزايد بشكل كبير، تفتخر Knoppo Automation بقدرتها التي لا مثيل لها على تلبية احتياجات العملاء الدوليين، مما يضمن الجودة الفائقة والاستجابة السريعة عبر أكثر من 1{ {7}}0 دولة. إن تفانينا الذي لا يتزعزع في الابتكار والتحسين الدائم والتقدم في التقنيات مصمم لتعزيز الكفاءة والمرونة، وخفض التكاليف، وتعزيز أقصى درجات الاستدامة البيئية والصداقة للبيئة، بما يعود بالنفع علينا جميعًا. نحن نسعى جاهدين لتقديم تقنيات مهمة وحلول تكامل مخصصة للصناعة 4.0 والمصانع الذكية، مما يمكّن الشركات من الاستفادة الكاملة من الفرص الوفيرة التي يوفرها العصر الرقمي.
تشتمل مجموعة منتجاتنا الشاملة على أنظمة قطع الألواح المسطحة المبتكرة المتوفرة بتصميمات وأبعاد متنوعة، بالإضافة إلى أنظمة قطع الأنابيب بالليزر المتطورة، وآلات القطع والنقش بالليزر ثاني أكسيد الكربون المتطورة، وآلات وضع العلامات بالليزر الدقيقة، والمزيد. يتعاون فريق البحث والتطوير المتفاني والماهر للغاية لدينا بسلاسة مع القسم الفني لما بعد البيع المنهجي المدرب جيدًا والمجهز جيدًا، مما يضمن تجربة خدمة استثنائية تتمحور حول العملاء.
التعبئة والتغليف والتسليم
زيارة العملاء
التعليمات
Q1: ما هو طول الأنبوب المعدني الذي يمكنني معالجته؟
A1: بشكل عام، طول الأنابيب الفولاذية الذي يمكننا القيام به هو 6 م / 9 م / 12 م، قطر الأنبوب 160 مم، 230 مم، 350 مم، 450 مم، 500 مم، 850 مم، إلخ، سنقوم بتجهيز الطول الدوار وفقًا لطلب العميل.
س 2: ما نوع التدريب وخدمة ما بعد البيع التي تقدمها؟
A2: نحن ندعم التدريب والدليل عبر الإنترنت للمهندسين، وأيضًا عند الشحن، سنرسل فيديو تدريبيًا وتعليمات دليل المستخدم جنبًا إلى جنب مع الجهاز. 90% من العملاء يمكنهم تعلم ذلك جيدًا. يمكننا إرسال تدريب مهندس من الخارج إذا احتاج العميل.
س 3: ما الذي يجب عليك الانتباه إليه عند القطع؟
ج3: قبل البدء في عملية التصنيع، من المهم التحقق من صحة إجراء الاختيار، وتم تسمية معلمات العملية بشكل صحيح، والغاز المساعد الخارجي متاح، وموضع اللوحة دقيق.
لمنع تشوه الورقة أثناء المعالجة، والذي قد يؤدي إلى حدوث تصادمات، من الضروري تجنب أي اضطرابات. عندما تكون الماكينة قيد التشغيل، يجب على المشغل أن يظل منتبهًا وألا يترك الماكينة، مما يضمن سلامته الشخصية في جميع الأوقات.
س 4: لماذا تتم إعادة المعايرة عند تغيير مواد القطع المختلفة وأنواع الفوهات المختلفة؟ ماذا يجب أن تفعل إذا لم تنجح المعايرة التلقائية؟
ج4: تتم مراقبة الارتفاع باستخدام مستشعر سعوي، والذي يتأثر بالمادة ومساحة السطح الملامسة والمسافة بين المستشعر والمادة.
س5. ما هي الخدمات التي يمكننا تقديمها؟
A5. شروط التسليم المقبولة: FOB، CFR، CIF، EXW، FAS، CIP، FCA، CPT، DEQ، DDP، DDU، التسليم السريع، DAF، DES؛
عملة الدفع المقبولة: USD، EUR، JPY، CAD، AUD، HKD، GBP، CNY، CHF؛
نوع الدفع المقبول: T/T، L/C، D/PD/A، MoneyGram، بطاقة الائتمان، PayPal، Western Union، Cash، Escrow؛
اللغة المُتحدث بها: الإنجليزية، الصينية، الإسبانية، البرتغالية، الألمانية، الفرنسية، الروسية، الكورية
س 6. هل يمكن أن تخبرني ما هو الحد الأدنى للقطعة غير المعالجة (بالملم) في نهاية أنبوب القطع والتي يمكن تحقيقها على الآلات (220OD و360OD)؟
A6.بالنسبة لظرف 220 مم، تكون المخلفات 120-150 مم، بالنسبة لظرف 360 مم، تكون المخلفات حوالي 300 مم.
ولكن لدينا بعض الحلول لتبقى خالية من المخلفات.
